晶体管的问世被誉为20世纪*伟大的发明之一，它解决了电子管存在的大部分问题。可是单个晶体管的出现，仍然不能满足电子技术飞速发展的需要。随着电子技术应用的不断推广和电子产品发展的日趋复杂，电子设备中应用的电子器件越来越多。例如，**次世界大战末出现的B29轰炸机上装有1千个电子管和1万多个无线电元件；电子计算机就更不用说了，1960年上市的通用型号计算机有10万个二极管和2.5万个晶体管。一个晶体管只能取代一个电子管，极为复杂的电子设备中就可能要用上百万个晶体管。一个晶体管有3只引脚，复杂一些的设备就可能有数百万个焊接点，稍有不慎，就极有可能出现故障。为确保设备的可靠性，缩小其重量和体积，人们迫切需要在电子技术领域来一次新的突破，这些都预示着集成电路技术的问世。集成电路是在一块极其微小的半导体晶片上，将成千上万的晶体管、电阻、电容及连接线做在一起，它是材料、元件、晶体管三位一体的有机结合。本质上，集成电路是*先进的晶体管——外延平面晶体制造工艺的延续。
**片集成电路

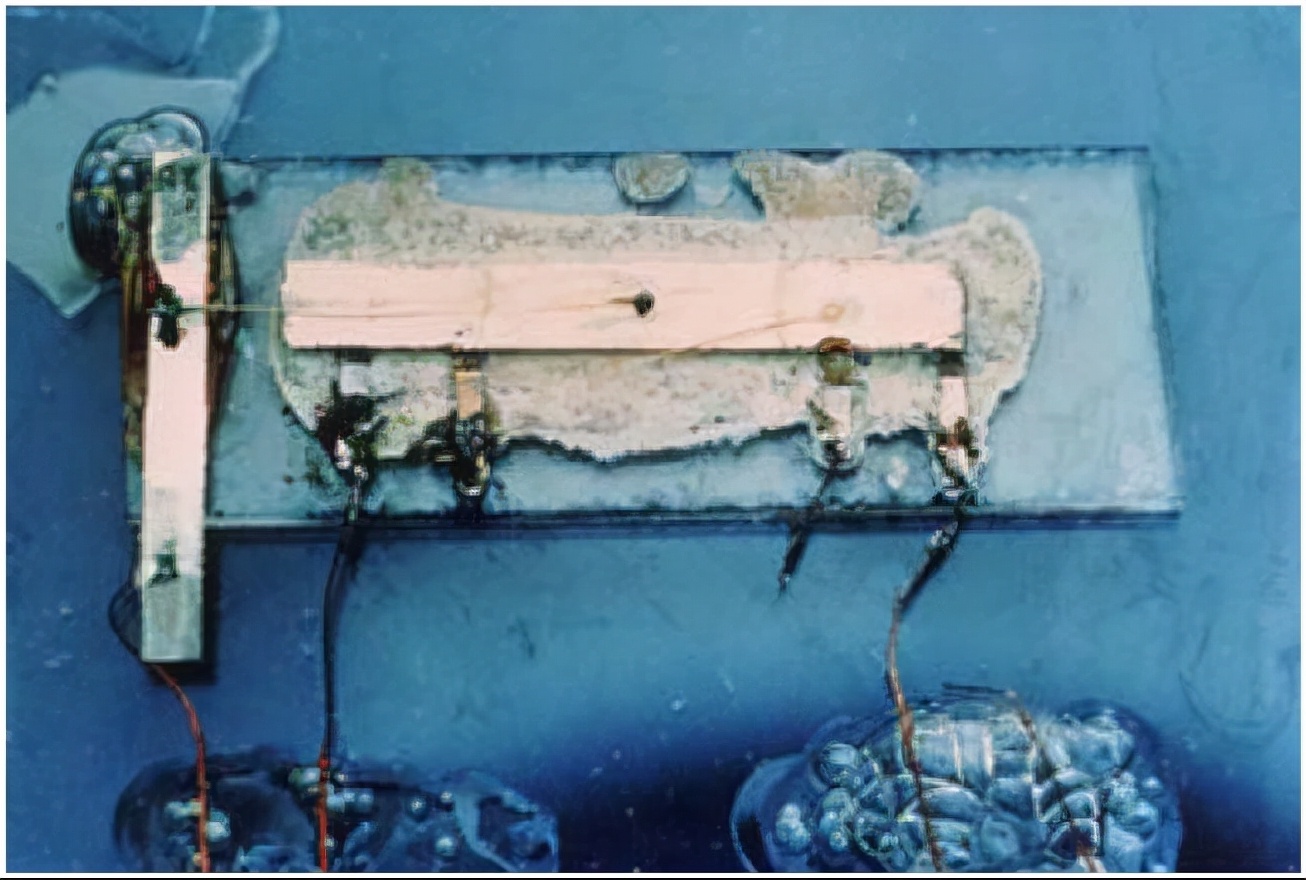

1958 年 12 月，在美国德州仪器公司（TI）工作的基尔比成功地制作出世界上**片集成电路。他使用一根半导体单晶硅制成了相移振荡器，这个振荡器所包含的4个元器件已不需要用金属导线相连，硅棒本身既作为电子元器件的材料，又构成使它们之间相连的通路。
*先进的集成电路是微处理器或多核处理器的核心，可以控制一切电路，从数字微波炉、手机到电脑。存储器和特定应用集成电路是其他集成电路家族的例子，对于现代信息社会非常重要。虽然设计开发一个复杂集成电路的成本非常高，但是当成本分散到数以百万计的产品上时，每个集成电路的成本便能*小化。集成电路的性能很高，因为小尺寸带来短路径，使得低功率逻辑电路可以在快速开关速度应用。
这些年来，集成电路持续向更小的外型尺寸发展，使得每个芯片可以封装更多的电路。这样增加了每单位面积容量，可以降低成本和增加功能－见摩尔定律，集成电路中的晶体管数量，每1.5年增加一倍。总之，随着外形尺寸缩小，几乎所有的指标改善了－单位成本和开关功率消耗下降，速度提高。但是，集成纳米级别设备的IC不是没有问题，主要是泄漏电流。因此，对于*终用户的速度和功率消耗增加非常明显，制造商面临使用更好几何学的尖锐挑战。这个过程和在未来几年所期望的进步，在半导体国际技术路线图中有很好的描述。

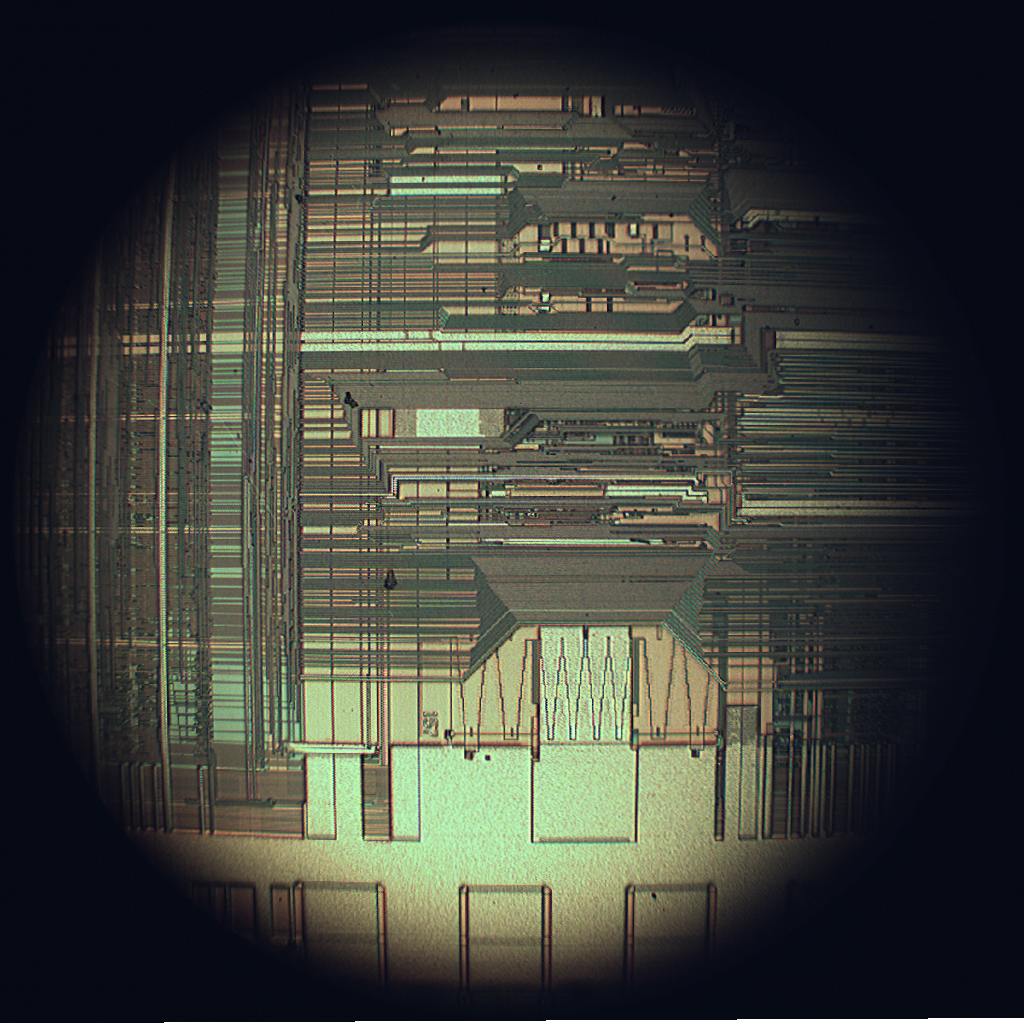

电子显微镜下的英特尔486DX2处理器的集成电路
仅仅在其开发后半个世纪，集成电路变得无处不在，电脑、手机和其他数字电器成为现代社会结构不可缺少的一部分。这是因为，现代计算、交流、制造和交通系统，包括互联网，全都依赖于集成电路的存在。甚至有很多学者认为集成电路带来的数字**是人类历史中*重要的事件。IC的成熟将会带来科技的大跃进，不论是在设计的技术上，或是半导体的工艺突破，两者都是息息相关。
