IO模块 16路输入输出串口控制器 JBLGK-10X16YAMS

产品价格: < 面议
产品型号:JBLGK-10X16YAMS
 牌:其它品牌
公司名称:深圳市金贝莱电子科技有限公司
  地:广东深圳
发布时间:2013-10-25
浏览次数:
更多
立即询价 在线咨询

产品简介

IO模块是一款高性价比的综合模块,具有16通道隔离输入输出(2路开关量输入、4路模拟量输入、1路温度输入、2路模拟量输出、3路晶体管输出、3路继电器输出、1路485、1路232),RS-485/串口通讯接口,MODBUS-RTU /MODBUS TCPIP通讯规约,18~36V宽输入交直流电源、外形小巧、可靠性高,可广泛应用于各种工业测量与控制系统,可根据设备工作流程编写程序。

产品详细信息



阿里大图

一、产品介绍
    该系列产品由若干路带光耦隔离输入、输出组成,灵活搭配。不同的型号,输出方式不同,有晶体管输出和继电器输出,以及其他的传感器接口和电机驱动等,均采用MODBUS-RTU通讯协议。




 undefined









TOP结构图
undefined

产品特性







undefined







二、安装方法

   1、螺丝固定

      在固定仪器的设备上开孔,孔间距离为171*108mm,通过螺丝固定仪器到相应的设备上,仪器的按照孔径为5mm;

   2、导轨固定

     安装:采用35mm 标准DIN导轨安装, 将红色卡扣往上拉,将仪表装入导轨中,然后下压卡扣,即可固定好仪表。

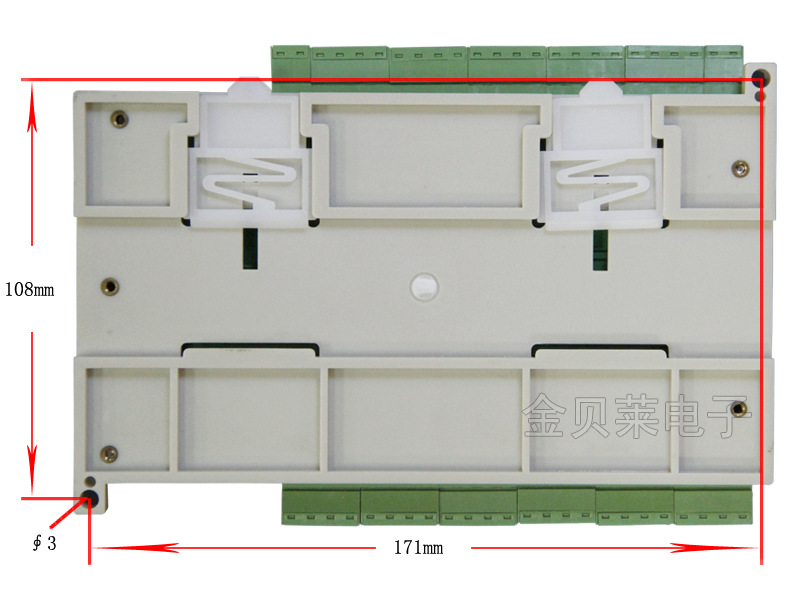

三、外型尺寸:179*100*48MM,安装孔尺寸:171*108MM





16X16YA底面尺寸带水印

     拨码开关定义
 拨码开关中的1-7位用于设定RS485点对多点通讯时的地址0-127,第8位用于设定波特率,如下表所示:





产品应用领域



 金贝莱电子IO采集模块均经过严酷的实践验证,稳定可靠,目前已经广泛应用于模具行业、煤矿、油田、自动化设备等场合,用于数据采集及控制,实现远程数据监控及平台监控。


四、应用范围
