车床式焊接变位器（适用于各种环缝焊接需求） KB-30/50/100/300

一、车床式焊接变位器适用工件及焊接方法：

1、工件要求:工件直径范围20-200mm，长度100-2000mm，重量100kg； 工件为圆形插接工件端口套接焊和对接焊，视工件接头形式先组对点焊；

 2、焊接方法：采用熔化极CO2气体保护焊。

 二、车床式焊接变位器描述：

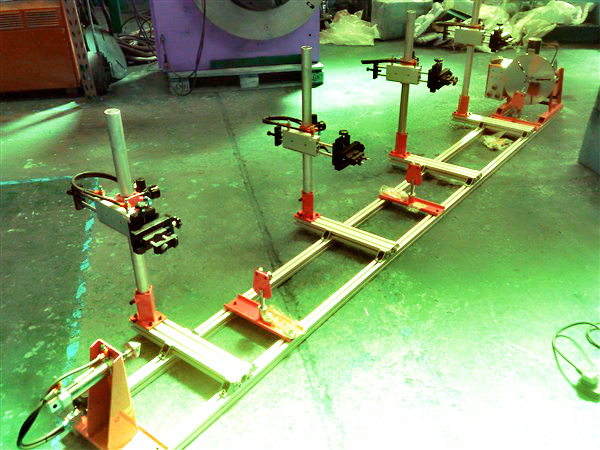

 1、设备总长约为3m，由焊接变位机（长度0.52m）及导轨（长度2.5米）两部分组装组成，有效装夹工件的长度范围为100-2000毫米以内，导轨上安装两支气动焊枪支架及一支液压**尾座，均通过丝杠手柄在导轨内可调。

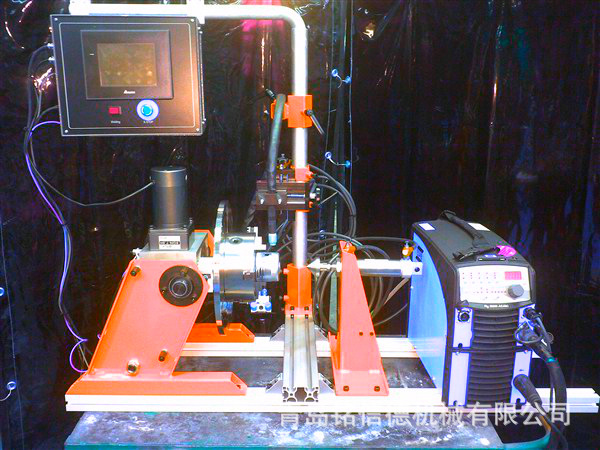

 2、CNC变位机+200焊接卡盘介绍

 KD-200焊接卡盘加持范围：10-210mm

3、气动焊枪支架：
4、液压尾顶装置：液压顶紧装置的顶出量为100毫米，可支承*大重量为120公斤，**采用浮动回转**，有效保证细长工件的**旋转。尾顶安装在导轨尾部，距离变位机夹具的距离可通过丝杠手轮调整。

5、导轨：导轨使用两部分导轨，有效长度根据客户工件要求，导轨固定到底板上。

6、可调高支架：滚轮托架高度、轴向位置可调，方便工件装夹和拆卸。与导轨不连接，可根据需要自行摆放。

三、车床式焊接变位器使用程序

1、将工件置于设备上，一端用夹具加紧，按液压控制旋钮，尾顶将待焊工件夹紧；

2、按气动按钮，焊枪到位；

 3、焊枪与变位机联动接线，启动开启旋钮，变位机旋转，焊枪焊接；

 4、焊接完毕后，焊枪后退，工件夹紧松开，卸下工件。完成一个工作循环。
